自粘改性瀝青防水卷材分為二類：一類是以膠質(zhì)蠕變自粘膠涂蓋基材表面并復(fù)合隔離材料制造而成的高性能無胎自粘防水卷材。一類是以聚酯氈為胎體，以合成橡膠和優(yōu)質(zhì)重交瀝青為主料，配置成的膠質(zhì)蠕變自粘膠，涂蓋胎基表面并復(fù)合隔離材料制造而成的自粘卷材。該類產(chǎn)品具有極強的粘結(jié)性能和自愈性，適應(yīng)高低溫環(huán)境下施工。該類產(chǎn)品耐低溫性能好，是地鐵、隧道和不可動火現(xiàn)場最佳的防水、防潮和密封材料，還適用于管道的防水、防腐工程。
產(chǎn)品特點
該產(chǎn)品施工時不用粘結(jié)劑，也不須加熱烤至熔化，只須撕去隔離層，即可牢固地粘結(jié)在基層上。施工方便且施工速度極快。具有橡膠的彈性，延伸率極佳，很好地適應(yīng)基層的變形和開裂。適用于工業(yè)與民用建筑的屋面、地下室、室內(nèi)、市政工程和蓄水池、游泳池以及地鐵隧道防水。還適用于木結(jié)構(gòu)和金屬結(jié)構(gòu)屋面的防水工程。特別適用于不宜動用明火的石油庫、化工廠、紡織廠、糧庫等防水工程。
注意：不要把非暴露型的卷材用于暴露使用的環(huán)境，不要在凍結(jié)的基面上鋪貼自粘卷材。自粘卷材的包裝和隔離紙只能在鋪貼前和鋪貼時除去。
自粘防水卷材的施工工藝
1.基層清理 → 涂刷基層處理劑 → 節(jié)點加強處理 → 定位、彈線 → 鋪設(shè)自粘防水卷材 → 節(jié)點密封 → 工作面移交;
具體鋪設(shè)卷材時的做法：打開整卷卷材，用一根鋼管插入成筒卷材中心的紙芯筒，然后由兩人各持一端抬至待鋪的起始端，并將卷材向前展出約500mm，由另一人掀剝次部分卷材的隔離紙，并將其卷到已用過的包裝紙芯筒上。將以剝?nèi)ジ綦x紙的卷材對準已彈好的基準線輕輕擺鋪，再加以壓實。
隔離材料的介紹
自粘防水卷材一般是有兩種離型膜做為隔離材料，一種是PE離型膜，一種是PET離型膜。
PET離型膜底材是PET，就是在PET薄膜的表面涂上一層硅油，以降低PET薄膜表面的附著力，達到離型的效果。常規(guī)厚度從25um至150um。有冷熱撕和光啞面之分，經(jīng)過防靜電和防劃傷處理，產(chǎn)品具有很好的吸附性和貼合性。PET膜耐溫性很高，耐溫性≥220℃，斷裂延伸率一般在30%左右。
PE離型膜就是在PE薄膜的表面涂上一層硅油，以降低PE薄膜表面的附著力，達到離型的效果，其耐溫性≤130℃;斷裂延伸率200%;剝離力≤0.25N/25mm;殘余粘著率≥70%。
兩種隔離膜分析不易揭開膜的影響因素
第一：生產(chǎn)卷材時出料溫度超過了隔離膜的耐受溫度。
生產(chǎn)時各種產(chǎn)品都有要求的相應(yīng)的不同的出料溫度，有的廠家生產(chǎn)線沒有降溫設(shè)備很難達到要求的出料溫度，只要隔離膜不收縮、不燙壞就生產(chǎn)，這種情況生產(chǎn)的卷材隔離膜也很難起到隔離的作用，同時隔離膜也會出現(xiàn)褶皺嚴重影響產(chǎn)品的外觀。
第二：生產(chǎn)出來的卷材不能及時的進行冷卻降溫處理。
卷材從涂油鍋出來以后需要經(jīng)過幾道冷卻水來進行柔性的降溫過程，可有時冷卻水會比較高，不能及時的對卷材表面進行降溫處理，致使卷材長時間處于較高的溫度中，使得卷材揭不開膜。
第三：夏季施工時溫度造成的不易揭開。
夏季于外界氣溫較高，自粘卷材由于是黑色的極易吸熱，就會在施工時卷材表面溫度能達到60-70℃;而有的工地存放條件較差，若放置于太陽底下卷材就極易因為溫度過高而傾斜;這兩種情況均會致使卷材揭膜很困難。
自粘防水卷材在生產(chǎn)及施工時出現(xiàn)的問題
自粘類防水卷材使用的隔離材料主要有兩種，一種是以PE隔離膜為隔離材料的卷材，一種是以PET隔離膜為隔離材料的卷材。這兩種卷材在夏季生產(chǎn)及施工時易出現(xiàn)揭不開膜的現(xiàn)象，嚴重影響生產(chǎn)進度和施工進度。

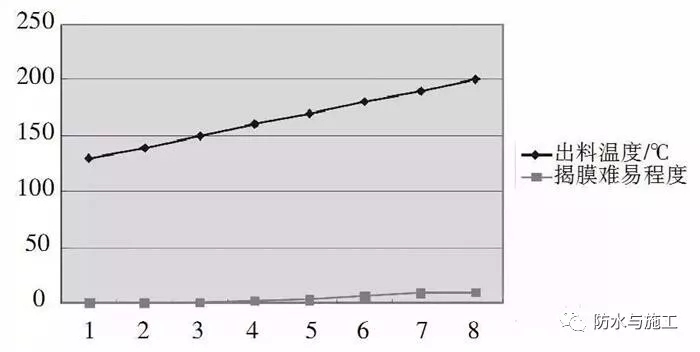

自粘卷材在生產(chǎn)時如果揭不開膜，受膠料的出料溫度影響很大。如果溫度超過160℃，PE隔離膜上的硅油會跟自粘膠料中的油份互相溶解，失去了隔離性。那么到了施工工地更不好揭膜了。見圖1揭膜難易程度跟出料溫度的關(guān)系圖(縱坐標代表生產(chǎn)時膠料的出料溫度，橫坐標代表揭膜的難易程度，難易程度從0-8作為標識，8代表最難揭，即揭不開。)
圖1揭膜難易程度跟出料溫度的關(guān)系圖

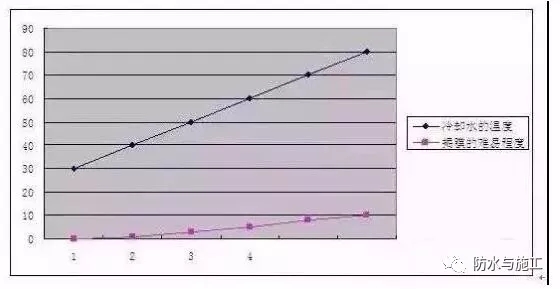

跟生產(chǎn)線的冷卻水的溫度有關(guān)系，冷卻水在生產(chǎn)時起到一個至關(guān)重要的作用，如果生產(chǎn)出來的卷材不能及時得到很好的降溫，那么嚴重時會把隔離膜表面燙壞，嚴重影響產(chǎn)品的外觀及質(zhì)量。見圖2揭膜難易程度跟冷卻水溫度的關(guān)系圖(縱坐標代表生產(chǎn)時冷卻水的溫度，橫坐標代表揭膜的難易程度，難易程度從0-6作為標識，6代表最難揭，即揭不開。)
圖2揭膜難易程度跟冷卻水溫度的關(guān)系圖
卷材冷卻效果是依據(jù)產(chǎn)品厚度、生產(chǎn)線速度、設(shè)備冷卻狀況、氣候條件或環(huán)境溫度而定。如果卷材是在慢冷條件下生產(chǎn)卷材，膠料面層將出現(xiàn)0~0.06mm深度的海浪紋路。如果卷材是在急冷條件下生產(chǎn)卷材，膠料面層將出現(xiàn)表層深0~0.15mm，寬0.05~0.08mm大峽谷。這說明兩種冷卻效果都有問題。所以卷材需要柔性降溫過程，將卷材的溫度控制在收卷前40℃時，揭膜狀態(tài)是良好的。
夏季生產(chǎn)時切記配方不可做的太粘，滿足指標要求即可。因為夏季溫度過高，自粘類卷材的高溫要求在70℃，地表溫度在60-70之間，而卷材是黑色的吸熱指數(shù)較高，所以卷材在工地若露天存放時溫度很高，若太粘極易揭不開隔離膜，給施工造成很大的難度。
配方的原因
配方中使用的油份過多或是一些廢機油之類的，在生產(chǎn)出的卷材在存放的 短時間內(nèi)就是極易析出，析出的油份會導(dǎo)致卷材粘性下降，另一方面還會跟隔離膜上的硅油起反應(yīng)，使得隔離性下降，揭不開膜。
隔離膜的原因
由于PE隔離膜的耐高溫指數(shù)低，所以在涂覆硅油的烘干溫度也不能過高
如果生產(chǎn)時出料溫度超過了硅油的烘干溫度就會膠料份硅油相容，失去隔離性。
施工環(huán)境的影響
夏季外界溫度較高，卷材本身吸熱指數(shù)較高，如果卷材在工地暴曬在陽光下，卷材表面溫度達到40-50℃左右時就極易揭不開膜，更況施工時有時卷材需要鋪貼在混凝土上，經(jīng)過暴曬以及混凝土的表面溫度，卷材極易達到50-60℃左右，這個時候如果揭膜更是難上加難。
夏季生產(chǎn)自粘卷材時要特別關(guān)注生產(chǎn)時的出料溫度和冷卻水的溫度，生產(chǎn)出來后把卷材模仿工地情況施工一下，防止在工地出現(xiàn)揭不開膜的現(xiàn)象。
提示：
1. 夏季生產(chǎn)自粘卷材時出料溫度不可超過160℃。2. 生產(chǎn)時的冷卻水的溫度不可超過40℃。3. 生產(chǎn)時自粘卷材要完全沒入水槽中，而不是漂浮于水上面。4. 配方要做的即硬又粘，而不是即軟又粘。5. 建議施工工地把卷材放置在陰涼處，盡量不要在中午溫度較高時施工。
- 上一篇：已經(jīng)沒有了
- 下一篇：防水卷材性能：優(yōu)點和缺點有哪些
